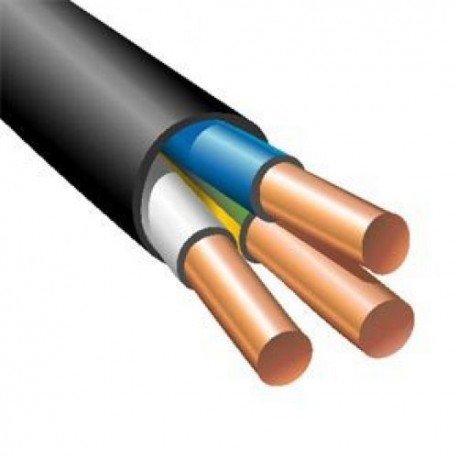

Кабель ВВГнг 3х4 ТУ
Кабель ВВГнг 3х4 ТУ застосовується для електричних установок при прокладці в освітлювальних і силових мережах при номінальній змінній напрузі до 660В частотою 50Гц.
Виробник: Мега-Кабель
.
Кабель ВВГнг 3х4 ТУ з ПВХ ізоляцією яка не підтримує горіння, призначений для стаціонарної прокладки в електромережах з номінальною змінною напругою 0,66 В, 1-6 кВ.
Ізоляція на основі ПВХ дозволяє здійснювати монтаж як на відкритому повітрі, так і в приміщеннях вологого (до 98 відсотків) і сухого типу.
У разі прокладання кабелю по підвісним спорудам потрібно виключити можливість механічної дії на кабель (розтягнення або провисання).
Конструкція кабелю ВВГнгд 3х4
- Струмопровідна жила - мідна, однодротяна або багатодротяна, круглої або секторної форми, 1 або 2 класу за ТУ 22483.
- Ізоляція - з полівінілхлоридного пластикату.
- Ізольовані жили багатожильних кабелів мають відмінне забарвлення або маркування цифрами. Ізоляція нульових жив виконується блакитного (світло-синього) кольору і може не мати цифрового позначення. Ізоляція жил заземлення виконується двокольоровою (зелено-жовтого забарвлення) або позначена цифрою 0. Маркування цифрами виробляють тисненням або друкуванням. Висота цифр - не менше 4 мм. Відстань між цифрами не повинно бути більше 35 мм.
- Скрутка - ізольовані жили двох-, трьох-, чотирьох- і пятижильних кабелів скручені.
- Оболонка - з полівінілхлоридного пластикату.
Додаткові технічні характеристики кабелю негорючого ВВГнг 3х4
- Вид кліматичного виконання кабелів УХЛ і Т, категорій розміщення 1 і 5
- Діапазон температур експлуатації: від -50 °С до+50 °С
- Відносна вологість повітря при температурі до+35 °С: до 98 %
- Прокладка і монтаж кабелів без попереднього підігріву проводиться при температурі не нижче: -15 °С
- Мінімальний радіус вигину при прокладці кабелів одножильних марки ВВГ - 10 зовнішніх діаметрів, кабелів одножильних марки ВВГнг - 15 зовнішніх діаметрів, кабелів багатожильних - 7.5 зовнішніх діаметрів.
- Випробувальна напруга змінного струму частотою 50 Гц: 3,5 кВ
- Тривало допустима температура нагріву жил кабелів при експлуатації:+70 °С
Гарантійний термін експлуатації: 5 років з дати введення кабелів в експлуатацію
Термін служби: 30 років
Характеристики
- Тип проводу (кабелю)
- ВВГ
- Номінальна напруга, кВ
- 0,6/1,0
- Кількість жил
- 3
- Ізоляція
- ПВХ
- Матеріал жили
- мідна монолітна жила
- Переріз, мм2
- 4
- Діапазон температур, °C
- -50...+50
- Сертифікація
- ТУ
