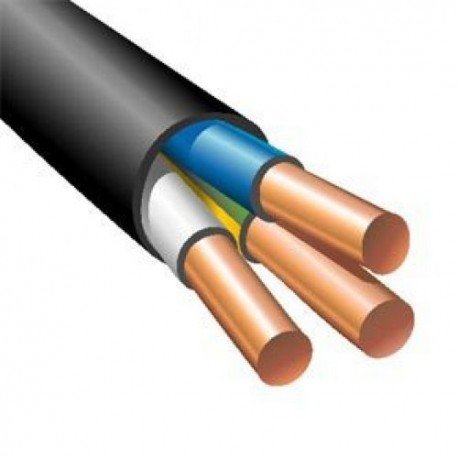

Кабель ВВГнг 3х4 ТУ
Кабель ВВГ 3х4 (ТУ) применяется для электрических установок при прокладке в осветительных и силовых сетях при номинальном переменном напряжении до 660В частотой 50Гц.
Производитель: Мега-Кабель
.
Кабель ВВГ 3х4 (ТУ) с поливинилхлоридной изоляцией предназначен для стационарной прокладки в электросетях с номинальным переменным напряжением 0,66 В, 1-6 кВ. Изоляция на основе ПВХ позволяет осуществлять монтаж как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).
Коды ОКП:
- 35 2122 11 — ВВГ на 0,66 В
- 35 3371 26 — ВВГ на 1 кВ
- 35 3371 27 — ВВГ на 1 кВ с секторными жилами
Конструкция кабеля ВВГ
- Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ТУ.
- Изоляция — из поливинилхлоридного пластиката.
- Изолированные жилы многожильных кабелей имеют отличительную расцветку или маркировку цифрами. Изоляция нулевых жил выполняется голубого (светло-синего) цвета и может не иметь цифрового обозначения. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки) или обозначена цифрой 0. Маркировку цифрами производят тиснением или печатанием. Высота цифр — не менее 4 мм. Расстояние между цифрами не должно быть более 35 мм.
- Скрутка — изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены.
- Оболочка — из поливинилхлоридного пластиката.
Дополнительные технические характеристики кабеля ВВГ
- Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5
- Диапазон температур эксплуатации: от -50°С до +50°С
- Относительная влажность воздуха при температуре до +35°С: до 98%
- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С
- Минимальный радиус изгиба при прокладке кабелей одножильных марки ВВГ - 10 наружных диаметров, кабелей одножильных марки ВВГнг - 15 наружных диаметров, кабелей многожильных - 7.5 наружных диаметров.
- Испытательное переменное напряжение частотой 50 Гц: 3,5 кВ
- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию
Срок службы: 30 лет
Характеристики
- Тип провода (кабеля)
- ВВГ
- Номинальное напряжение, кВ
- 0,6/1,0
- Количество жил
- 3
- Изоляция
- ПВХ
- Материал жилы
- медная монолитная жила
- Сечение, мм2
- 4
- Диапазон температур, °C
- -50...+50
- Сертификация
- ТУ
