Необхідно максимально безпечно і надійно зробити монтаж розетки Legrand на вже підготовлене місце? Відмінно! Ця інструкція для вас.

Ми опишемо випадок з прихованою проводкою, де вже є необхідний отвір у бетонній стіні і встановлений підрозетник.

Інструменти для монтажу

  • Викрутка хрестова
  • Викрутка - індикатор (як самий бюджетний варіант)
  • Монтажний ніж
  • Бокорізи або щипці-знімачі
  • Рівень (бажано)

Пам'ятайте про безпеку

Знеструмлюємо необхідну частину проводки. Для цього вимикаємо відповідний автоматичний вимикач або ввідний автомат, якщо є сумніви.

АЛЕ! Цього мало! Потрібно обов'язково перевірити наявність напруги в проводах, з якими будете працювати. Робимо це за допомогою індикаторної викрутки. Торкаючись пальцем до її задньої частини, робочою частиною (жалом) по черзі доторкаємося до оголених контактів. Якщо лампочка не спрацювала, можна починати.

Установка

Викручуємо бічні кріплення на підрозетнику.

Укорочуємо кабель, залишивши відстань від монтажної коробки в 50-80 мм.

Обережно знімаємо зовнішню оплітку.

Без досвіду краще використовувати спеціальний монтажний ніж з тупим кінцем леза.

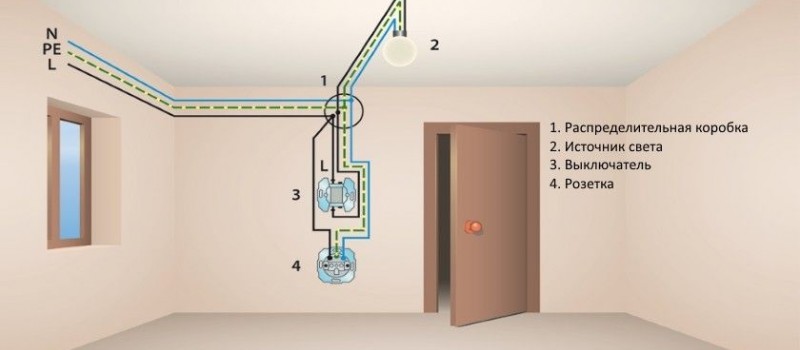

Кількість проводів, яку ви побачите, залежить від того, в якому будинку проживаєте. У всіх новобудовах по техніці безпеки проводяться трижильні кабелі (робочий нуль має синє або блакитне забарвлення, фаза - біле або будь-яку інше, земля - ​​жовто-зелене). У старих будинках - по 2 дроти (без заземлення).

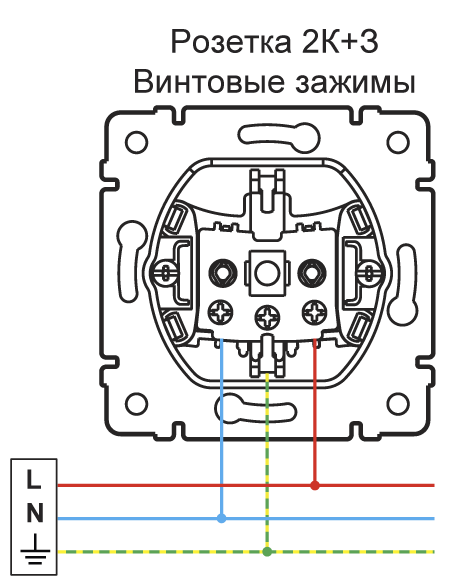

Rozetka_shema2K3

Обережно зачищаємо краї проводів на 7-8 мм. Рекомендуємо скористатися щипцями-знімачами. Визначивши, де який провід, закріплюємо жили проводу контактними гвинтами на основіі розетки. Земля посередині, фаза і нуль до різних крайніх контактів.

З обережністю загинаємо дроти за задню частину основи розетки і поміщаємо її в монтажну коробку. Закріплюємо з боків за допомогою подовжених саморізів до монтажної коробки і вирівнюємо по рівню. Разжимаем опорні лапки, підкрутивши внутрішні гвинти на серцевині. Встановлюємо рамку і лицьову частину.

  • подключение розетки

Перевірка

Включаємо автомат. Як навантаження використовуємо малопотужний електроприлад. Як варіант, настільну лампу.

Все працює! Значить, ви успішно розібралися з тим, як встановити розетку Легранд.
