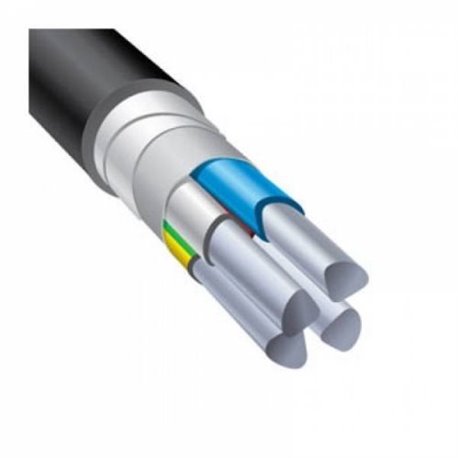

Кабель АВБбШв 3х95 + 1х50 Збільшити

Кабель АВБбШв 3х95+1х50

10110

Новий товар

Кабель силовий, броньований АВБбШв 3х95+1х50 застосовується для передачі і розподілу електричної енергії в стаціонарних установках напругою до 1 кВ. Ізоляція ПВХ. Жили алюмінієві. Прокладка і експлуатація - на повітрі або в грунті.

Виробник: Енергопром

Детальніше

278,00 грн

Додати до обраних

Швидке замовлення

Інформація

Кабель АВБбШв 3х95+1х50 складається з алюмінієвих монолітних жил, ізольованих полівінілхлоридним пластикатом (ПВХ). Жили АВБбШв 3х95+1х50 скручених між собою, в загальній полівінілхлоридній поясноій ізоляції, поверх якої накладено броньований шар з двох сталевих стрічок і захисний герметичний полівінілхлоридний шланг.

Кабель броньований АВБбШв 3х95+1х50 допускається укладати в грунт з низькою корозійною активністю або на повітрі без впливу розтягуючих зусиль.

Броня АВБбШв забезпечує підвищений захист струмоведучих жил кабелю від механічних пошкоджень і надійний захист від гризунів.

Кабель можливо експлуатувати в сухих і вологих умовах при прокладці в каналах, колекторах, тунелях і шахтах.

Розшифровка АВБбШв:

А - алюмінієва струмопровідна жила

В - ізоляція з ПВХ пластикату

Б - броня зі сталевих оцинкованих стрічок

б - без подушки під бронею

Шв - пресований ПВХ захисний шланг

Конструкція АВБбШв

Конструкція броньованого кабелю АВБбШв 3х95+1х50:

1. Алюмінієва струмопровідна жила

2. Ізоляція струмопровідних жил

3. Шар ізоляційного ПВХ пластикату

4. Броньовані стрічки зі сталі

5. Бітумний наповнювач

6. Шланг з ПВХ пластикату

Основні технічні характеристики:

Номінальна напруга 660 в, 1000 В.

Випробувальна напруга змінного струму 50 Гц протягом 10 хв .:

- 3000 В для кабелю на номінальну напругу 660 В;

- 3500 В для кабелю на номінальну напругу 1000 В.

Температура навколишнього середовища при експлатаціі - 50С+50С.

Відносна вологість повітря до 98% при температурі до 35С.

Температура для монтажу кабелю - не нижче 15С (без попереднього підігріву).

Радіус вигину при монтажі -не менше 7,5 зовнішніх діаметрів кабелю.

Максимальні напруги трифазної електричної мережі, на яких можуть експлуатуватися кабелі:

- 0,72 кВ - для кабелів на номінальну напругу 0,66 кВ;

- 1,2 кВ - для кабелів на номінальну напругу 1 кВ.

Тривало-допустима температура нагріву жил при експлуатації не повинна перевищувати 70С.

Максимально допустима температура нагріву жил при короткому замиканні тривалістю не більше 4 с -  не вище 160С.

Допустима температура нагріву жил кабелів в аварійному режимі тривалістю не більше 8 годин на добу і не більше 1000 годин за термін служби - не вище 80С.

Кабелі не поширюють горіння при одиночній прокладці.

Маркування: ізольовані жили маркуються цифрами 0,1,2,3 або кольором, відмінним один від одного.

Відстань між цифрами - не більше 35 мм.

Упаковка: дерев'яні барабани або бухти.

Гарантійний термін: 5 років.

Термін служби кабелів - 25 років.

Характеристики

Тип проводу (кабелю)АВБбШв
ІзоляціяПВХ
Кількість жил4
Матеріал жилиалюмінієва монолітна жила
D кабеля, мм39.9
Переріз, мм23х95+1х50
Розрахункова вага (кг/км)2128
Діапазон температур, °C-50...+50
СертифікаціяГОСТ
