Кабель ВВГнг 3х1.5 ТУ

Кабель ВВГнг 3х1.5 ТУ з ПВХ ізоляцією яка не підтримує горіння, призначений для стаціонарної прокладки в електромережах з номінальною змінною напругою 0,66 В, 1-6 кВ.

Ізоляція на основі ПВХ дозволяє здійснювати монтаж як на відкритому повітрі, так і в приміщеннях вологого (до 98 відсотків) і сухого типу.

У разі прокладання кабелю по підвісним спорудам потрібно виключити можливість механічної дії на кабель (розтягнення або провисання).

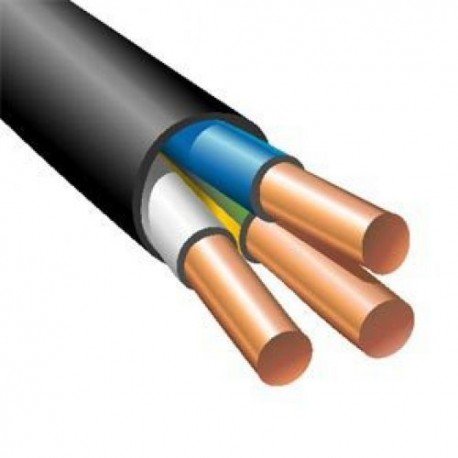

Конструкція кабелю ВВГнгд 3х1.5

• Струмопровідна жила - мідна, однодротяна або багатодротяна, круглої або секторної форми, 1 або 2 класу за ТУ 22483.
• Ізоляція - з полівінілхлоридного пластикату.
• Ізольовані жили багатожильних кабелів мають відмінне забарвлення або маркування цифрами. Ізоляція нульових жив виконується блакитного (світло-синього) кольору і може не мати цифрового позначення. Ізоляція жил заземлення виконується двокольоровою (зелено-жовтого забарвлення) або позначена цифрою 0. Маркування цифрами виробляють тисненням або друкуванням. Висота цифр - не менше 4 мм. Відстань між цифрами не повинно бути більше 35 мм.
• Скрутка - ізольовані жили двох-, трьох-, чотирьох- і пятижильних кабелів скручені.
• Оболонка - з полівінілхлоридного пластикату.

Додаткові технічні характеристики кабелю негорючого ВВГнг 3х1.5 ТУ

• Вид кліматичного виконання кабелів УХЛ і Т, категорій розміщення 1 і 5
• Діапазон температур експлуатації: від -50 °С до+50 °С
• Відносна вологість повітря при температурі до+35 °С: до 98 %
• Прокладка і монтаж кабелів без попереднього підігріву проводиться при температурі не нижче: -15 °С
• Мінімальний радіус вигину при прокладці кабелів одножильних марки ВВГ - 10 зовнішніх діаметрів, кабелів одножильних марки ВВГнг - 15 зовнішніх діаметрів, кабелів багатожильних - 7.5 зовнішніх діаметрів.
• Випробувальна напруга змінного струму частотою 50 Гц: 3,5 кВ
• Тривало допустима температура нагріву жил кабелів при експлуатації:+70 °С

Гарантійний термін експлуатації: 5 років з дати введення кабелів в експлуатацію

Термін служби: 30 років
