Новое Кабель АВБбШв 3х185+1х95 Увеличить

Кабель АВБбШв 3х185+1х95

10113

Новый товар

Кабель силовой, бронированный АВБбШв 3х185+1х95 применяется для передачи и распределения электрической энергии в стационарных установках напряжением до 1 кВ. Изоляция ПВХ. Жилы алюминиевые. Прокладка и эксплуатация - на воздухе или в грунте.

Производитель: Энергопром

Подробнее

197,00 грн

Добавить в избранное

Заказ в один клик

Описание

Кабель АВБбШв 3х185+1х95 состоит из 3-х алюминиевых многопроволочных жил и 1-й монолитной жилы, изолированных поливинилхлоридным пластикатом (ПВХ). Жилы АВБбШв 3х185+1х95 скрученны между собой, в общей поливинилхлоридной поясной изоляции, поверх которой наложен бронированный слой из двух стальных лент и защитный герметичный поливинилхлоридный шланг.

Кабель бронированный АВБбШв 3х185+1х95 допускается укладывать в грунт с низкой коррозионной активностью или на воздухе без воздействия растягивающих усилий.

Броня АВБбШв обеспечивает повышенную защиту токоведущих жил кабеля от механических повреждений и надежную защиту от грызунов.

Кабель возможно эксплуатировать в сухих и влажных условиях при прокладке в каналах, коллекторах, туннелях и шахтах.

Расшифровка АВБбШв:

А - алюминиевая токопроводящая жила

В - изоляция из ПВХ пластиката

Б - броня из стальных оцинкованных лент

б - без подушки под броней

Шв - выпрессованный ПВХ защитный шланг

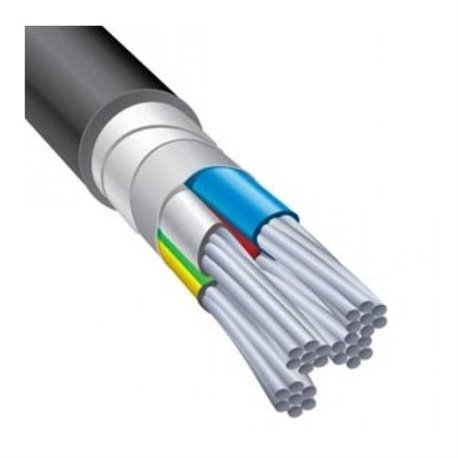

Конструкция бронированного кабеля АВБбШв 3х185+1х95:

1. Алюминиевая токопроводящая жила

2. Изоляция токопроводящей жилы

3. Слой изоляционного ПВХ пластиката

4. Бронированные ленты из стали

5. Битумный наполнитель

6. Шланг из ПВХ пластиката

Основные технические характеристики:

Номинальное напряжение 660 В, 1000 В.

Испытательное напряжение переменного тока частоты 50 Гц в течении 10 мин.:

- 3000 В для кабеля на номинальное напряжение 660 В;

- 3500 В для кабеля на номинальное напряжение 1000 В.

Температуре окружающей среды при эксплатации - 50С+50С.

Относительная влажность воздуха до 98% при температуре до 35С.

Температура для монтаж кабеля – не ниже -15С (без предварительного подогрева).

Радиус изгиба при монтаже –не менее 7,5 наружных диаметров кабеля.

Максимальное напряжение трехфазной электрической сети, на которых могут эксплуатироваться кабели:

- 0,72 кВ – для кабелей на номинальное напряжение 0,66 кВ;

- 1,2 кВ – для кабелей на номинальное напряжение 1 кВ.

Длительно - допустимая температура нагрева жил при эксплуатации не должна превышать 70С.

Максимально допустимая температура нагрева жил при коротком замыкании продолжительностью не более 4 с не выше 160С.

Допустимая температура нагрева жил кабелей в аварийном режиме продолжительностью не более 8ч в сутки и не более 1000 ч за срок службы не выше 80С.

Кабели не распространяют горение при одиночной прокладке.

Маркировка: изолированные жилы маркируются цифрами 0,1,2,3 или цветом, отличным друг от друга. Расстояние между цифрами – не более 35 мм.

Упаковка: деревянные барабаны или бухты.

Гарантийный срок: 5 лет.

Срок службы кабелей – 25 лет.

Характеристики

Тип провода(кабеля)АВБбШв
ИзоляцияПВХ
Количество жил4
Материал жилымногопроволочные жилы из алюминия
D кабеля, мм56,4
Сечение, мм23х185+1х95
Расчетный вес (кг/км)3749
Диапазон температур, °C-50...+50
СертификацияГОСТ
