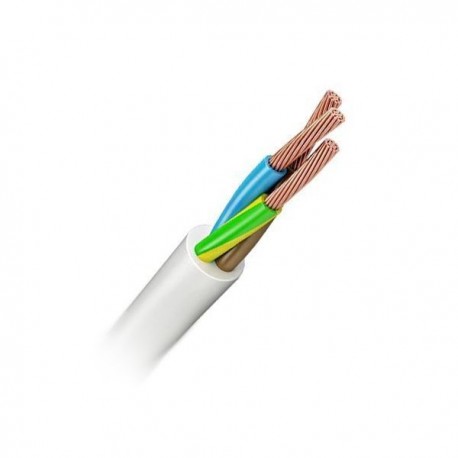

Провoд ПВС 3х4

Параметры гибкого провода ПВС 3х4

·         Спроектирован для работы в цепях переменного тока с напряжением до 380 вольт при частоте 50 герц.

·         В соответствии с таблицей в стандарте ГОСТ 22483-77 один километр жилы имеет электрическое сопротивление 7,98 Ом при температуре +20С.

·         Провод ПВС 3х4 выпускается с тремя токопроводящими жилами с сечением 4 мм2 каждая.

·         Изоляционный ПВХ пластикат имеет толщину не менее 0,8 мм.

·         При установке разрешается совершать изгибы и минимальным радиусом 49 мм, что соответствует 5d.

·         Производится для работы в условиях умеренного климата при монтаже в зданиях и сооружениях с отоплением, защищённых от атмосферных воздействий (исполнение У4 по ГОСТ 15150).

·         Температура воздуха может изменяться в пределах от -15 до +50С.

·          Относительная влажность может принимать значение 98% (отсутствие конденсата) при температуре +35?С (повышение температуры должно сопровождаться снижением относительной влажности).

·         Жила рассчитана на нагрев от проходящего электрического тока до +70С.

Конструктивные элементы провода ПВС 3х4

Три жилы скручиваются из проволоки медной нелужёной 5 класса гибкости. Лужение применяется в целях защиты от коррозии для тропического исполнения. Изоляция изготавливается из поливинилхлоридного пластиката. После скрутки жил провода ПВС 3х4, они заключаются в шланговую ПВХ оболочку. Все пустоты и неровности нивелируются оболочкой, провод должен приблизиться к круглому сечению.

ПВХ пластикат имеет несколько рецептур. Одни рецепты применяются для изготовления изоляционного пластиката, другие – для шлангового пластиката.

В общем случае компоненты смеси следующие:

·         хлористый винил, который в последствии подвергается полимеризации (представляет собой смолу и базовый элемент);

·         стабилизатор – вещество, повышающее температуру распада полимера (при нагревании свыше 140С наблюдается испарение хлористого водорода, оно эту температуру увеличивает);

·         пластификатор – вещество необходимое для получения пластичного материала и имеющего нужные технологические параметры, но введение таких веществ оборачивается снижением изоляционных свойств и потерей термостойкости;

·         красящие добавки (не приносят какой-либо пользы материалу, но необходимы для визуального различия разных изолированных токоведущих жил);

·         наполнители – тальк, карбонат кальция, кварцевая мука и другие дешёвые добавки, призванные снижать цену полученного полимера.

ПВХ пластикат, взятый для создания оболочки, имеет хорошие характеристики при контакте с влагой и пылью, долговременно выдерживает солнечную радиацию, обеспечивает сохранность внутренних элементов при растяжении и кручении. Для изоляционного полимера наиболее весомыми характеристиками являются электроизоляционные свойства.
