Новый товар

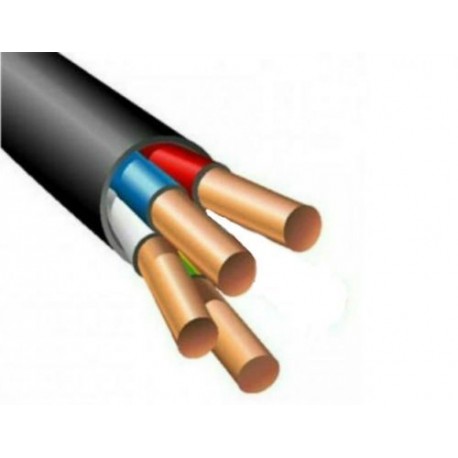

Кабель ВВГ 4х4 (ГОСТ) применяется для электрических установок при прокладке в осветительных и силовых сетях при номинальном переменном напряжении до 660В частотой 50Гц.
Производитель: Мега-Кабель
Внимание: количество товара ограничено!
Будет доступен: 2016-04-19
Кабель ВВГ 4х4 (ГОСТ) с поливинилхлоридной изоляцией предназначен для стационарной прокладки в электросетях с номинальным переменным напряжением 0,66 В, 1-6 кВ. Изоляция на основе ПВХ позволяет осуществлять монтаж как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).
ГОСТ 16442-80; МЭК 60502
Коды ОКП:
· 35 2122 11 — ВВГ на 0,66 В
· 35 3371 26 — ВВГ на 1 кВ
· 35 3371 27 — ВВГ на 1 кВ с секторными жилами
Конструкция кабеля ВВГ
· Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
· Изоляция — из поливинилхлоридного пластиката.
· Изолированные жилы многожильных кабелей имеют отличительную расцветку или маркировку цифрами. Изоляция нулевых жил выполняется голубого (светло-синего) цвета и может не иметь цифрового обозначения. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки) или обозначена цифрой 0. Маркировку цифрами производят тиснением или печатанием. Высота цифр — не менее 4 мм. Расстояние между цифрами не должно быть более 35 мм.
· Скрутка — изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены.
· Оболочка — из поливинилхлоридного пластиката.
Дополнительные технические характеристики кабеля ВВГ
· Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5
· Диапазон температур эксплуатации: от -50°С до +50°С
· Относительная влажность воздуха при температуре до +35°С: до 98%
· Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С
· Минимальный радиус изгиба при прокладке кабелей одножильных марки ВВГ - 10 наружных диаметров, кабелей одножильных марки ВВГнг - 15 наружных диаметров, кабелей многожильных - 7.5 наружных диаметров.
· Испытательное переменное напряжение частотой 50 Гц: 3,5 кВ
· Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию
Срок службы: 30 лет
Тип провода (кабеля) | ВВГ |
Изоляция | ПВХ |
Номинальное напряжение, кВ | 0,6/1,0 |
Количество жил | 4 |
Материал жилы | медная монолитная жила |
Сечение, мм2 | 4 |
Диапазон температур, °C | -50...+50 |
Сертификация | ГОСТ 22483 |
