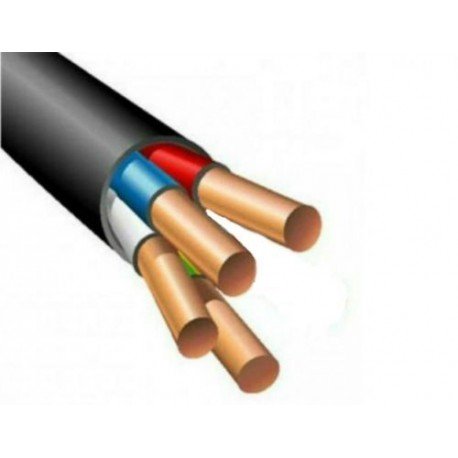

Кабель ВВГнг 4х6 ТУ

Кабель ВВГ 4х6 (ТУ) с поливинилхлоридной изоляцией предназначен для стационарной прокладки в электросетях с номинальным переменным напряжением 0,66 В, 1-6 кВ. Изоляция на основе ПВХ позволяет осуществлять монтаж как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание).

Коды ОКП:

·         35 2122 11 — ВВГ на 0,66 В

·         35 3371 26 — ВВГ на 1 кВ

·         35 3371 27 — ВВГ на 1 кВ с секторными жилами

Конструкция кабеля ВВГ

·         Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ТУ.

·         Изоляция — из поливинилхлоридного пластиката.

·         Изолированные жилы многожильных кабелей имеют отличительную расцветку или маркировку цифрами. Изоляция нулевых жил выполняется голубого (светло-синего) цвета и может не иметь цифрового обозначения. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки) или обозначена цифрой 0. Маркировку цифрами производят тиснением или печатанием. Высота цифр — не менее 4 мм. Расстояние между цифрами не должно быть более 35 мм.

·         Скрутка — изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены.

·         Оболочка — из поливинилхлоридного пластиката.

Дополнительные технические характеристики кабеля ВВГ

·         Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5

·         Диапазон температур эксплуатации: от -50°С до +50°С

·         Относительная влажность воздуха при температуре до +35°С: до 98%

·         Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С

·         Минимальный радиус изгиба при прокладке кабелей одножильных марки ВВГ - 10 наружных диаметров, кабелей одножильных марки ВВГнг - 15 наружных диаметров, кабелей многожильных - 7.5 наружных диаметров.

·         Испытательное переменное напряжение частотой 50 Гц: 3,5 кВ

·         Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С

Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию

Срок службы: 30 лет
