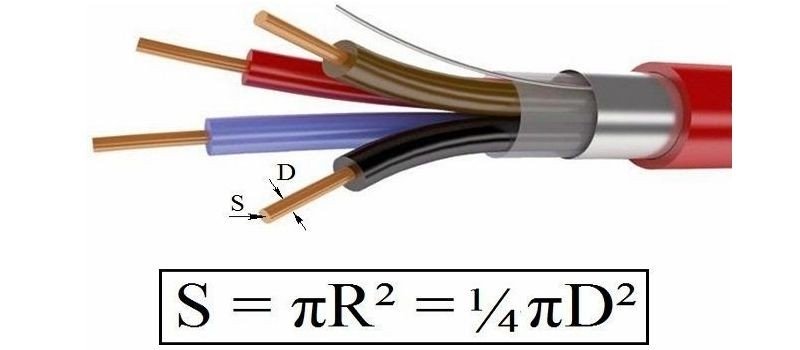

Выбор сечения кабелей и проводов. По оценкам специалистов одной из наиболее частых причин пожаров в жилых и офисных зданиях является повреждение электрической проводки от нагрева. Избежать таких проблем Вам поможет правильный расчет сечения провода или кабеля.

Для правильного выбора сечения проводника электрического тока, необходимо учесть следующие моменты:

-  Прокладываемая вами проводка представляет собой короткую линию с большой токовой    нагрузкой – в данном случае выбор будет производиться по условию нагрева (по току);

-  Ваша проводка представляет собой цепь большой длины с малой нагрузкой (например воздушные ЛЭП)– выбор по механической прочности проводника и значению падения на нем напряжения.

Хотя алюминиевые провода дешевле чем медные, они имеют ряд неоспоримых недостатков:

-  Окисляются на открытом воздухе
-  Больше подвержены механическим воздействиям
-  Имеют меньший срок службы

Так же нужно учесть, что электрическая проводимость алюминиевых проводников ниже чем медных, вследствие чего, при одинаковых значениях, у медных проводов сечение будет меньше. Это особенно важно при прокладке наружной проводки.

Перед тем как окончательно определиться с выбором сечения, не забудьте принять во внимание мощность всех электрических потребителей, которые вы планируете подключать к сети. Кабель обязательно должен иметь небольшой запас мощности. Это нужно для возможности подключения дополнительного электрооборудования и в целях надежности его эксплуатации.

Полученные при расчете значение всегда округляйте в сторону большего. Допустим вам нужно определить сечение медной жилы для подключения через розетку электрического прибора мощностью 4 кВт. В таблице находите значение для закрытой проводки 4,1 кВт которому соответствует сечение 2,0 мм2. Желательно выбрать кабель с резервом по мощности. Исходя из данных рекомендаций принимаем значение 2,5 мм2.

В упрощенном варианте выбор сечения медного провода для прокладки электропроводки в стенах сводится к с следующему:

-  Подключение розеточной группы – провод медный 1,5 - 2,5 мм2;

-  Подключение освещения – провод медный 1,0 - 1,5 мм2;

-  Ввод 1 фазы в квартиру (40 -100 м2) – провод медный 6 мм2.

Таблица 1Выбор сечения проводника по току и нагрузке
/Выбор сечения кабеля

Таблица 2. Выбор сечения кабеля по типу нагрузки
Выбор кабеля по виду нагрузки

Важно помнить! Неправильный расчет сечения кабеля может привести к перегреву и повреждению изоляции и вследствие к короткому замыканию и пожару.
