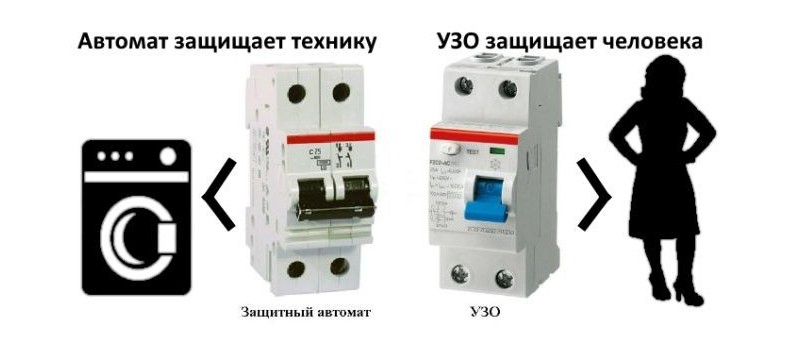

Дифференциальный автомат и обычный автоматический выключатель. В чем отличие?

Автоматический выключатель это устройство, которое защищает провода и электрооборудование от короткого замыкания и в случае перегрузки по току.

Механизм автоматического выключателя

Дифференциальный автоматический выключатель является устройством, которое выполняет функций обычного автомата и размыкает цепь в случае утечки тока на землю в следствии повреждения изоляции или при непосредственном контакте с неизолированными токоведущими частями электроприборов. Дифавтомат защищает человека и оборудование от поражения электрическим током.

Как же работает это устройство?

Эсли ваш прибор подключен к дифференциальному выключателю, то в нормальном режиме работы, ток протекающий по фазному проводу к прибору равен току протекающему от него к нейтральному проводу розетки. Таким образом, разница входящих и исходящих токов равна нулю.

Нормальный режим работы УЗО

Теперь допустим, что ваш прибор не исправен и часть тока от фазы на выходе линии проходит через ваше тело на землю (учитывая, что вы не изолированы от земли). Таким образом, ток в нейтральном проводе меньше тока в фазном проводе; на данный момент разница не равна нулю и дифавтомат разомкнет контакты, чтобы защитить вас от поражения электрическим током.

Аварийный режим работы дифавтомата
